銀電解精煉過程中的雜質行為如何?答：銀電解過程中，根據各元素性質和行為的差異，雜質行為歸類如下：1、比銀更負電性金屬:此類雜質均有可能在電解過程中發(fā)生溶解。代表性金屬如鉛、銻、砷、鉍和銅等，進入...

近有國內外很多客戶需求提煉廢三元催化劑回收鉑、鈀、銠的技術文章，為了廣泛回答，特寫此文章。從環(huán)保、直接、省工、回收率的角度，我們推薦采用冶煉富集—鹽酸除鐵—萃取分離—經典精煉工藝。該工藝在近六年...

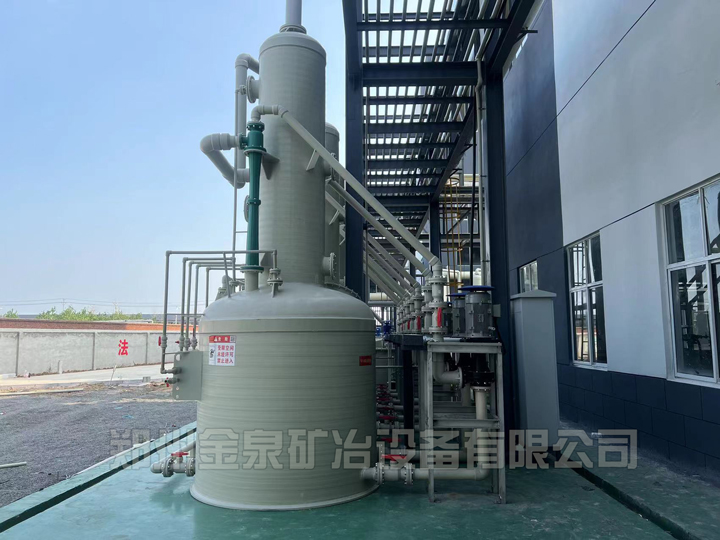

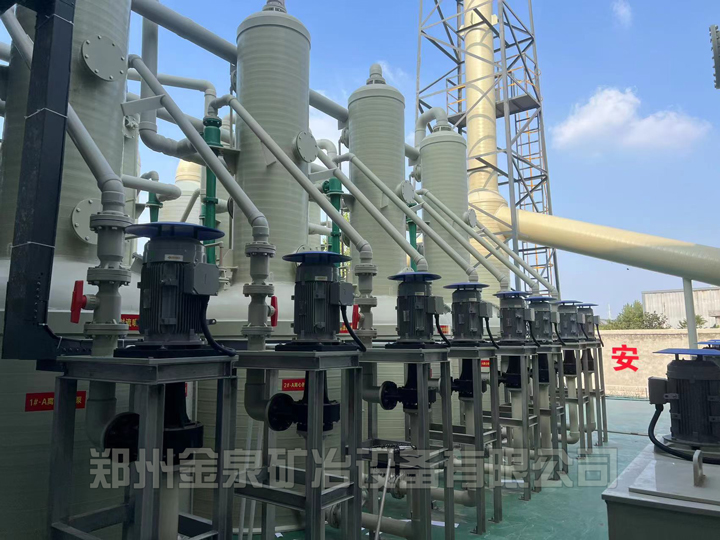

酸性廢氣分析：濕法車間酸性廢氣來源為鉑鈀分離中的沉鈀、沉金及鹽酸沉鈀工藝，以及鉑、鈀、銠的整個精煉過程。主要成分為HCl、Cl2以及硫酸霧。酸性廢氣處理方案：項目設計采用二級酸性噴淋塔處理設備裝...

氮氧化物廢氣分析：氮氧化物廢氣主要是在王水溶解造液階段產生，反應初期加入適量的王水溶液，經升溫促進溶解反應過程。王水與溶解物料劇烈反應產生氮氧化物廢氣，NO、NO2及NOX。氮氧化物處理方案：項...

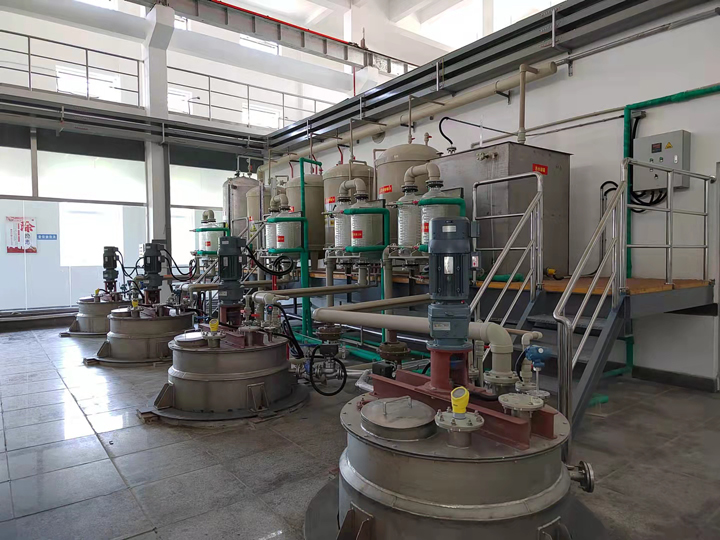

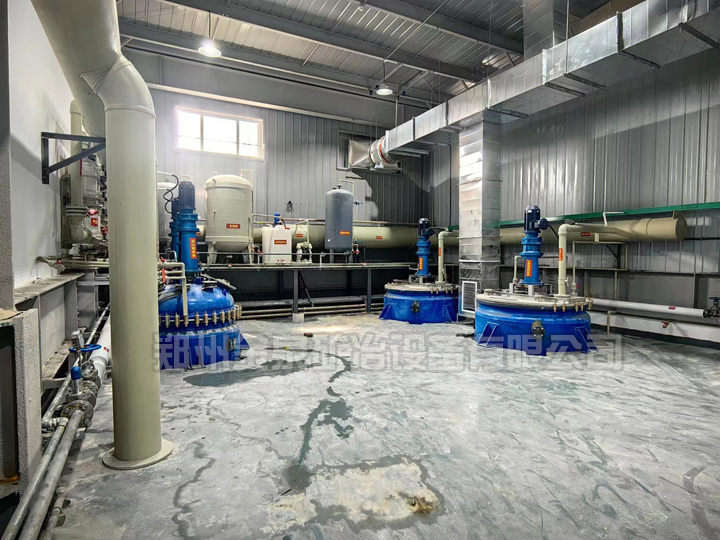

鉑鈀銠合金分離工藝：物料首先進行鹽酸除雜，除去鐵、鋅等，對貴金屬進行富集，便于后續(xù)工藝處理。1、硝酸溶解：將物料與一定比例硝酸加入到反應釜內，在80-90℃條件下溶解3小時，過濾后得到含銀鈀的溶...

1、堿熔分離：將物料與一定比例的氫氧化鈉及過氧化鈉混合均勻，在800℃條件下煅燒8-12小時。冷卻后取出，破碎。使用水浸出鈉鹽，得到氧化銥沉淀。2、王水溶解：水浸后過濾渣，烘干后進行王水溶解，得...

1、氨水絡合：氯鈀酸銨，加入反應容器內，加入適量水進行漿化處理。加入氨水進行絡合，適當的提升絡合過程溫度至80℃。溶解完畢后過濾；(NH4)2PdCl6+6NH3.H2O=Pd(NH3)4Cl2...

1、王水溶解:氯鉑酸銨，進行高溫煅燒生成粗鉑，再進行溶解。在反應釜內加入鹽酸和水，然后加入粗鉑，在攪拌下慢慢加王水溶液，開啟加熱，溶解完畢后過濾；Pt+4HNO3+6HCl→H2PtCl6+4N...

金銀鉑鈀銠銥多元粉狀物料。此粉狀首先使用鹽酸/硝酸除雜，過濾液氯化鈉沉銀、氯化銨沉鈀，轉至精煉車間。過濾渣轉入王水溶解，得到貴金屬溶液，使用氯化銨沉淀氯鉑酸銨，轉至鉑精煉車間。濾液使用無水亞硫酸...
